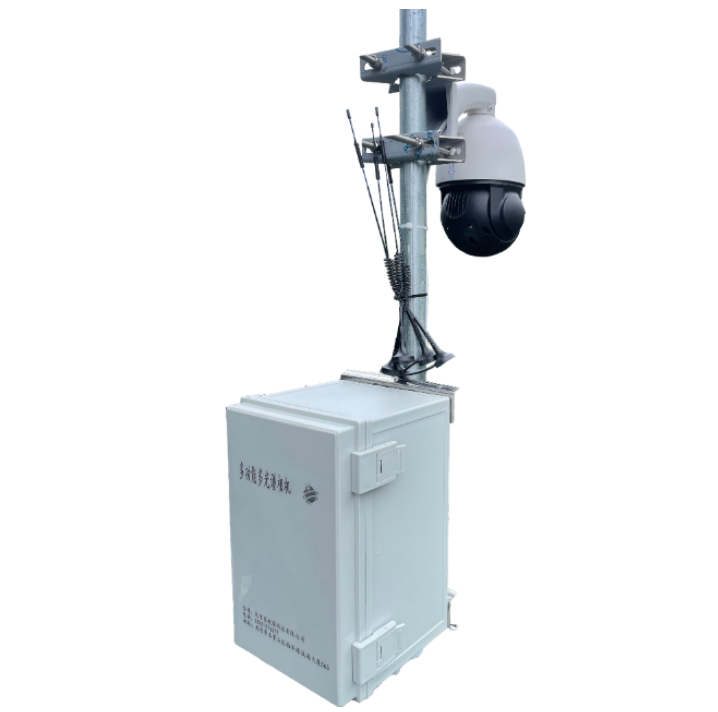

PhotoNet-NDVI 多光谱物候监测系统

  • 详细介绍
  • 多种波段光谱可选择,多种植被指数可定制
  • 野外长期运行,指数自动计算实时输出
  • 20倍光学变焦,全角度可控云台
  • 群体、个体和局部自由获取,自定义预置点
  • 野外安装简单,软件配置调试全部远程化

产品概述

PhotoNet系列多光谱物候相机,以精准多光谱成像技术为基础,内置多种物候植被指数算法,为农林植物生长监测、生态环境研究、遥感地面验证等多领域科研工作提供专业的遥测方案。

系统组成 PhotoNet系列多光谱物候相机、Link智能数据采集器、SmartViewer物候相机数据处理系统软件、供电系统及安装附件。

系统硬件 PhotoNet多光谱物候相机的光谱波段可以满足用户多种定制化需求,最多可以提供波六段的多光谱图像(RGB为三波段、NDVI为五波段,其余版本须定制)。可选配云台实现多方位目标观测;可选配20倍光学变焦功能丰富观测角度,如远焦距观测大场景群体物候、近焦距观测个体甚至叶片花果等局部物候。

系统软件 除了系统内置的自动算法外,还提供了SmartViewer物候相机数据处理系统,是针对于PhotoNet系列产品开发的PC端物候图像数据处理软件,可实现物候图像预处理、时间序列图像批量处理、植被分类、多种植被指数计算、物候曲线拟合与关键物候期提取等功能。

应用案例

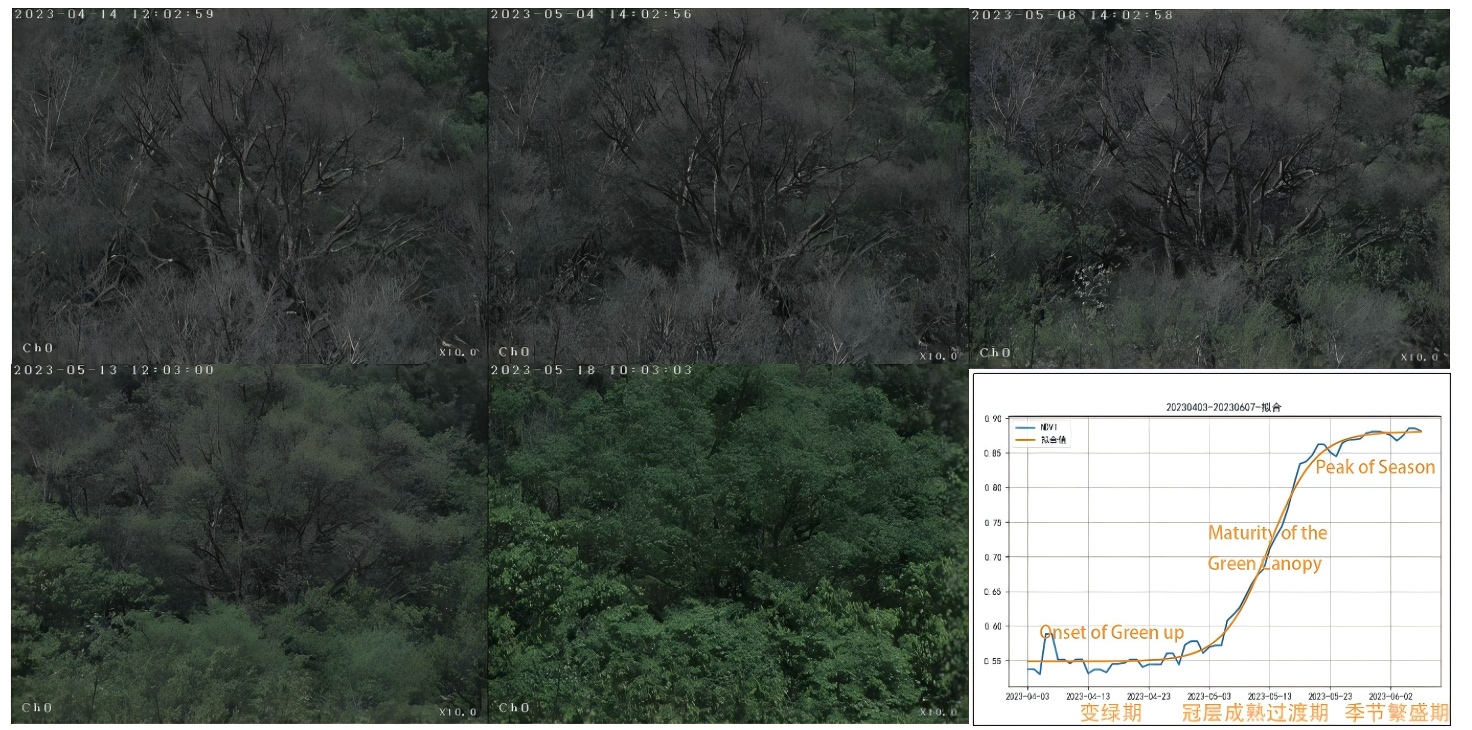

中国科学院长白山森林生态系统定位站2023年春季获取的图像数据及对应NDVI指数分析图如下,从曲线可以看出NDVI值的变化即是对应图像中植被生长状况的真实反映。通过曲率的变化,可以获得森林的物候期:变绿期、绿色冠层成熟过渡期和季节繁盛期。

2

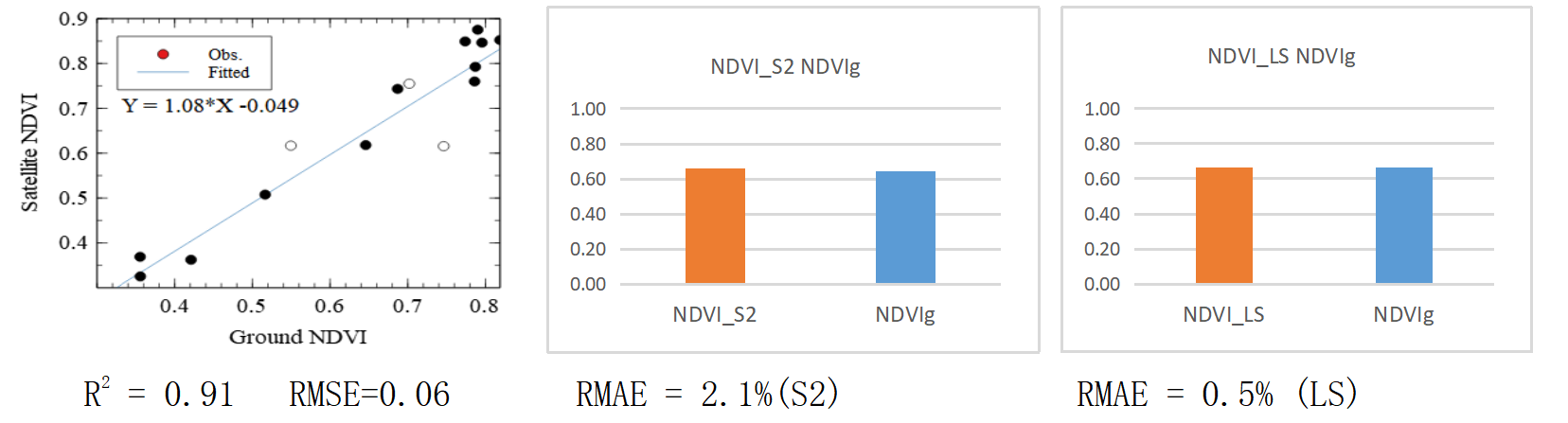

将地面的PhotoNet物候相机计算得到的NDVI值与遥感卫星(哨兵2卫星和Landsat卫星)的NDVI值进行比较,可以实现将地面的观测值作为真值来对卫星产品进行真实性检验。

3

技术参数

  • 可选波谱:宽波段:窄波段及峰值波长(NDVI相机仅有红和近红外两个)

                          RGB真彩照片: 绿:550±10nm 红:650±10nm 近红外:850±10nm

  • 相机镜头类型:CMOS镜头,500万像素图像,可选800万像素
  • 可选变焦:20倍光学变焦:焦距4.7mm~93.6mm,最大视场角48.1°(横)36.2°(纵);定焦版视场角:水平角74.6°;垂直角:58.4°
  • 可选云台:可设置角度范围:水平0°~ 350°,垂直0°~ 90°
  • 图像采集:图像自动采集频率10分钟~24小时
  • 数据输出图像:RGB图像、窄波段光谱图和NDVI合成图像
  • 数据输出数据:NDVI、GCC、RCC、BCC、GVI,可选输出RVI、DVI等物候指数值;根据选择的相机波段可进行另行添加
  • 电源供应:常规12V/100W太阳能供电系统,可选220V交流供电
  • 内   存:64G,支持扩展最高256G
  • 无线模块:内置智能数据采集器中,支持流量卡热插拔,4G全网通
  • 选装GPS :可输出位置信息、记录并叠加在图像上,可以用于校准系统时间
  • 工作环境:-40℃~60℃;0~100% RH
