STDP1000 热扩散法植物液流观测系统

STDP1000 热扩散法树干液流监测系统主要由 STDP 系列液流探针、高精度液流专用采集模块、液流延长线、数据采集器、供电系统组成，特别适用于茎秆较粗的高大树木。主要用于监测树干液流，评估植物对土壤水分的利用情况，研究植物生理生态特征和环境变化对植物水分利用的影响，以及了解植物的生长状态。

产品特点

• 双探针，易插拔，可重复使用
• 安装方便，无需编程，软硬件操作简单
• 支持无线数据传输；
• 支持远程浏览下载数据和远程修改参数；
• SDI-12 总线式结构，易组网，可实现数字化远距离分布式连接。

技术参数

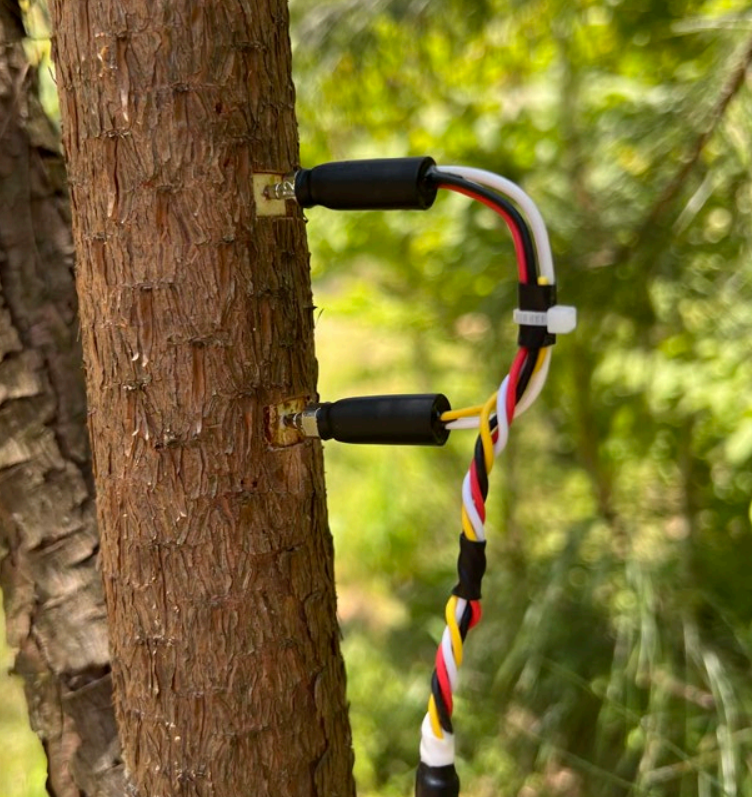

1、STDP 液流探针

STDP 系列液流探针使用热扩散原理，采用进口的加热线和热电偶线，严格参照进口各规格 TDP 探

针技术、材料和制造工艺，经过精密加工制作而成。

• 探针规格及参数

•  液流延长线

规格：5 米， 10 米， 15 米，20 米，专用防水连接器，易插拔，连接更方便。

2、液流采集模块

• 8 个差分通道，可连接 8 个 STDP10/30/50 探针或 4 个 STDP80 探针或 2 个 STDP100 探针
• 温度分辨率：0.003℃,精度：±0.03℃
• 内部集成 2 个加热电压调节器，电压调节范围 2-8V 可调
• 采样频率可设置，自动计算求平均值-
• SDI-12 接口，可实现数字化远距离分布式连接液流探针

3、数据采集器

• 数据采集器操作温度范围：-40°至+70°C
• 最大扫描率： 10Hz
• 模拟输入 ：6个单端或3个差分（独立配置）
• 脉冲计数：8个（P_SW,P_LL, C1, C2和SE1到SE4）
• 激发电压：2个（VX1, VX2）
• 通信端口：USBMicro B ， RS-232
• 开关12V： 1个
• 数字 I/O：7个（C1、C2、 P_SW和SE1到SE4）
• 输入限制：-100 至 +2500mV
• 模拟电压精度： ±（测量值的0.04%+偏移）@0°至40°C
• ADC：24位
• 时钟精度： ±1分钟/月
• 通信协议： PakBus, Modbus, DNP3, SDI-12, TCP, UDP等
• 数据存储：30MB串行闪存

4、太阳能供电系统

• 野外防护机箱，采用 65AH/100AH电池，9 0W/180W太阳能板供电

5、液流系统专用三角支架

• 专用的不锈钢三角支架，带避雷装置，保障电力供电

系统组成

• 数据采集器
• 液流采集模块
• 液流探针
• 液流延长线
• 太阳能供电系统
• 液流系统专用三角支架

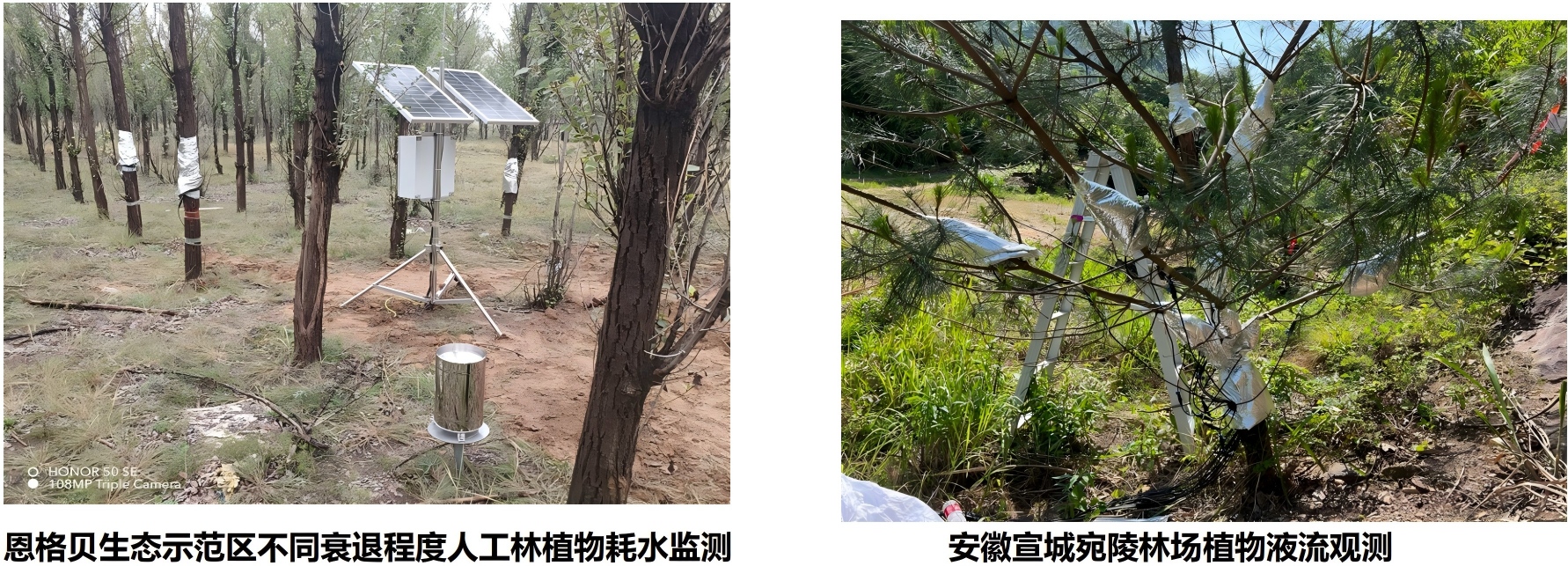

应用案例
